2břité frézy s plochou hlavou

Zpracované materiály	Litina Nodulární litina		Uhlíková ocel, legovaná ocel ~750 N/mm²		Uhlíková ocel, legovaná ocel ~30 HRC		Předtvrzená ocel, kalená a temperovaná ocel ~40 HRC		Nerezová ocel		Předtvrzená ocel, kalená a temperovaná ocel ~50 HRC
Průměr (mm)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)
1	20000	215	20000	215	20000	175	20000	175	20000	65	20000	130
2	15000	345	15000	345	15000	310	15000	305	11150	90	13000	195
3	14000	590	14000	590	13000	546	10600	455	7500	130	8500	360
4	10800	600	10800	605	10000	560	8000	460	5500	145	6500	365
5	8200	630	8200	630	7600	585	6400	480	4500	145	5000	380
6	7000	650	7000	650	6400	600	5300	500	3700	150	4200	390
8	5200	645	5200	645	4800	590	4000	495	2800	150	3200	400
10	4200	630	4200	630	3800	585	3200	480	2200	150	2500	380
12	3500	630	3500	630	3200	585	2650	480	1850	150	2100	380
14	3000	590	3000	590	2700	545	2300	455	1600	145	1800	360
16	2600	590	2600	590	2400	545	2000	455	1400	130	1600	360
18	2300	580	2300	580	2100	530	1800	450	1250	130	1400	350
20	2050	580	2050	580	1900	530	1600	450	1100	130	1250	350

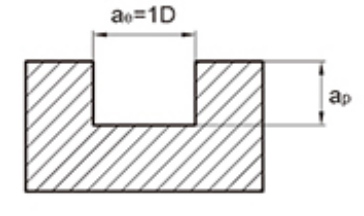

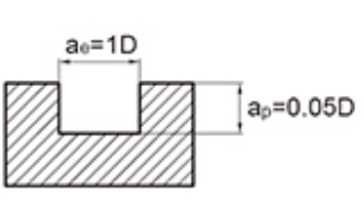

Maximální hloubka řezu
								Průměr nástroje	Hloubka řezu ap
								∅1	0,15D
								∅3	0,3D

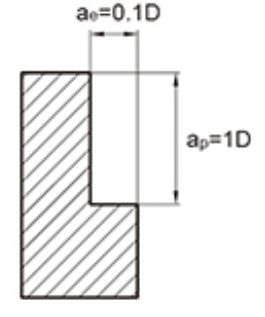

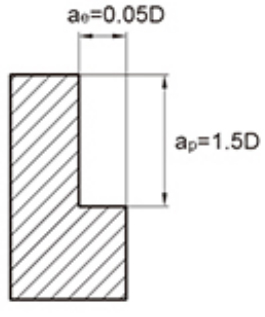

1. Výše uvedená tabulka ukazuje standardní hodnoty pro obrábění bočním frézováním. Při řezání drážek nástrojem by rychlost měla být 50%~70% výše uvedené tabulky a rychlost posuvu by měla být 40%~60% jako standardní hodnota.
2. Používejte vysoce přesné obráběcí stroje a držáky nástrojů.
3. Použijte vzduchové chlazení nebo řeznou kapalinu, u které je méně pravděpodobné, že bude produkovat kouř.
4. Pro boční frézování se doporučuje používat sekvenční frézování.
Když je tuhost obráběcího stroje a instalace obrobku nízká, mohou se objevit vibrace a abnormální zvuk. V tomto případě by se rychlost a rychlost posuvu v tabulce výše měly meziročně snížit.
6. Minimalizujte délku přesahu nástroje co nejvíce bez rušení.

2břité frézy s plochou hlavou ve srovnání se 4břitými frézami mají větší prostor pro odvod třísek, vhodné pro zpracování lepivých materiálů nebo pro případy, kdy je požadován lepší odvod třísek.
Plochá hlava s plochým dnem je vhodná pro zpracování rovných ploch nebo pravoúhlých schodů.

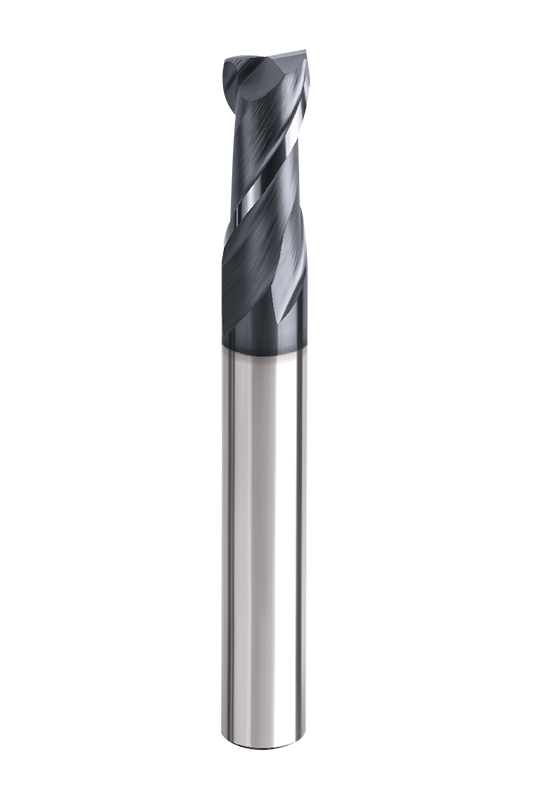

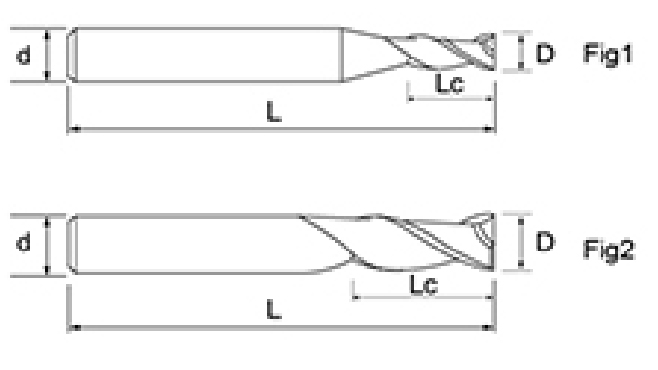

Frézy s plochou hlavou NNC-2T se 2 drážkami mají široký rozsah průměrů od 1 mm do 20 mm a délky břitu od 3 mm do 45 mm, které lze flexibilně kombinovat, aby vyhovovaly různým požadavkům na hloubku a přesnost. Díky těmto obecným specifikacím je vhodný jak pro přesné obrábění v malém měřítku, tak pro velké díly, které vyžadují efektivní úběr materiálu. Uživatelé si mohou vybrat nejvhodnější kombinaci celkové délky a délky hrany na základě jejich konkrétního vybavení a potřeb procesu.
Konstrukce nástroje má úhel šroubovice 35° a geometrii plochého konce s dvojitým břitem pro zajištění hladkého odvodu třísek a zároveň zvýšení tuhosti a stability řezu. Speciálně navržená plochá čelní plocha poskytuje vynikající povrchovou úpravu při čelním frézování a poskytuje silnou pevnost břitu při zapichování a bočním frézování. Pečlivě uspořádaná dvoubřitá konfigurace pomáhá minimalizovat vibrace pro stabilnější proces obrábění.
Tato řada využívá nejnovější chrom-hliníkový kompozitní povlak a prochází procesem přesného broušení. Nejnovější chrom-hliníkový kompozitní povlak má vynikající tepelnou odolnost a odolnost proti opotřebení, což může prodloužit životnost nástroje a zároveň zajistit konzistentní řezný výkon. Pokročilá povrchová úprava může také výrazně snížit tření a účinně předcházet tvorbě nánosů hrany při vysokorychlostním obrábění.
