4břité frézy s plochou hlavou

Zpracované materiály	Litina Nodulární litina		Uhlíková ocel, legovaná ocel ~750 N/mm²		Uhlíková ocel, legovaná ocel ~30 HRC		Předtvrzená ocel, kalená a temperovaná ocel ~40 HRC		Nerezová ocel		Předtvrzená ocel, kalená a temperovaná ocel ~50 HRC
Průměr (mm)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405

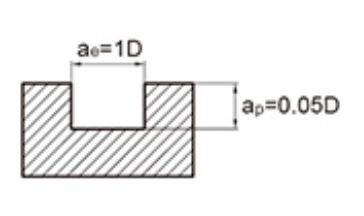

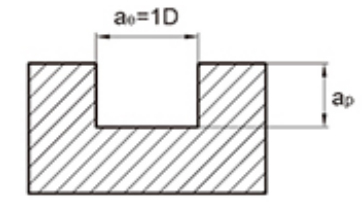

Maximální hloubka řezu
									Průměr nástroje	Hloubka řezu ap
									∅1	0,15D
									∅3	0,3D

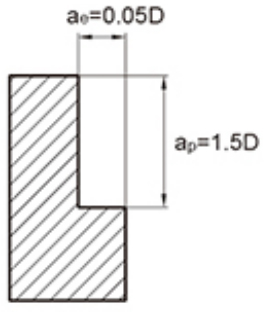

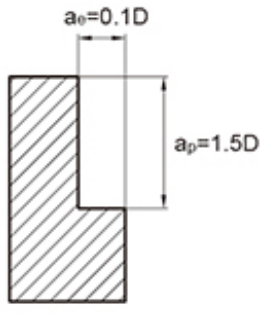

Výše uvedená tabulka ukazuje standardní hodnoty pro obrábění bočním frézováním. Při řezání drážek nástrojem by rychlost měla být 50%~70% výše uvedené tabulky a rychlost posuvu by měla být 40%~60% jako standardní hodnota.
2. Používejte vysoce přesné obráběcí stroje a držáky nástrojů.
3. Použijte vzduchové chlazení nebo řeznou kapalinu, u které je méně pravděpodobné, že bude produkovat kouř.
4. Pro boční frézování se doporučuje používat sekvenční frézování.
Když je tuhost obráběcího stroje a instalace obrobku nízká, mohou se objevit vibrace a abnormální zvuk. V tomto případě by se rychlost a rychlost posuvu v tabulce výše měly meziročně snížit.
6. Minimalizujte délku přesahu nástroje co nejvíce bez rušení.

Frézy s plochou hlavou NNC-4T se 4 zuby mají různé průměry od 1 mm do 20 mm a lze je sladit s různými délkami ostří a celkovými délkami, což pomáhá zpracovatelům flexibilně je používat v různých situacích, jako jsou úzké prostory nebo velké řezné plochy. Kombinací řešení různých velikostí lze dosáhnout dobré rovnováhy mezi efektivitou zpracování a povrchovou úpravou, vhodnou pro různé potřeby výroby.

Přijímá čtyřbřitý design ploché hlavy s úhlem šroubovice 35°. Úhel čela nástroje a úhel hřbetu jsou pečlivě optimalizovány tak, aby účinně snižovaly řezný odpor. Má širší rozsah obecného výkonu, rovnoměrné rozložení řezné hrany a dokáže udržovat nižší vibrace a hladší odvod třísek během řezání, přičemž stále zajišťuje stabilní řezný výkon při vysokorychlostním zpracování.

Pokud jde o výrobu, stopkové frézy NNC-4T s plochou hlavou používají vysoce přesnou technologii CNC broušení, která zajišťuje ostré hrany a přísně kontrolované rozměrové tolerance. Povrchový povlak využívá nejnovější chrom-hliníkový kompozitní povlak, který má vynikající vysokoteplotní tvrdost a oxidační stabilitu, čímž prodlužuje životnost nástroje a zlepšuje kvalitu opracovávaného povrchu.

Tato fréza je vhodná pro zpracování různých materiálů, jako je uhlíková ocel, legovaná ocel, formovací ocel, nerezová ocel a litina, zejména pro obrobky s tvrdostí nepřesahující 45HRC.
