• Univerzální fréza je vhodná pro tepelné zpracování všech sérií ocelových materiálů. Má konstrukci s U-drážkou a je vhodný pro hrubování i dokončování.
• Je vhodný i pro zpracování neocelových a hliníkových materiálů. Má kompletní řadu specifikací a modelů a široké možnosti využití.

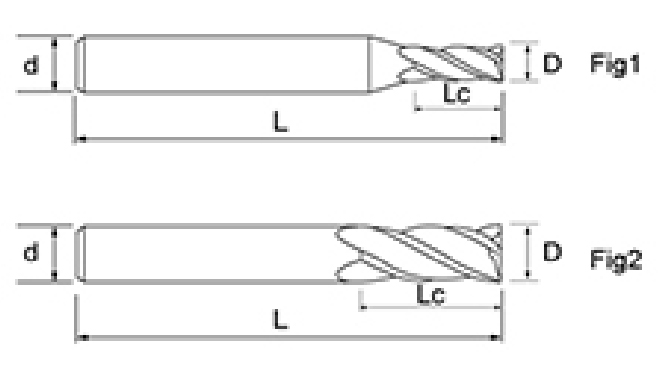

| Ne. | Průměr D | Délka flétny Lc | Celková délka L | Shank Dia d | Počet čepelí F |
| NNC-4TU-D1 | 1 | 3 | 50 | 4 | 4 |
| NNC-4TU-D1 | 1 | 3 | 50 | 6 | 4 |
| NNC-4TU-D1.5 | 1.5 | 4 | 50 | 4 | 4 |
| NNC-4TU-D1.5 | 1.5 | 4 | 50 | 6 | 4 |
| NNC-4TU-D2 | 2 | 6 | 50 | 4 | 4 |
| NNC-4TU-D2 | 2 | 6 | 50 | 6 | 4 |
| NNC-4TU-D2.5 | 2.5 | 6 | 50 | 4 | 4 |
| NNC-4TU-D2.5 | 2.5 | 6 | 50 | 6 | 4 |
| NNC-4TU-D3 | 3 | 8 | 50 | 4 | 4 |
| NNC-4TU-D3 | 3 | 8 | 50 | 6 | 4 |
| NNC-4TU-D3 | 3 | 8 | 50 | 3 | 4 |
| NNC-4TU-D3.5 | 3.5 | 10 | 50 | 4 | 4 |
| NNC-4TU-D3.5 | 3.5 | 10 | 50 | 6 | 4 |
| NNC-4TU-D4 | 4 | 10 | 50 | 4 | 4 |
| NNC-4TU-D4 | 4 | 10 | 50 | 6 | 4 |
| NNC-4TU-D4 | 4 | 10 | 75 | 4 | 4 |
| NNC-4TU-D4 | 4 | 10 | 100 | 4 | 4 |
| NNC-4TU-D4.5 | 4.5 | 11 | 50 | 6 | 4 |
| NNC-4TU-D5 | 5 | 13 | 50 | 6 | 4 |
| NNC-4TU-D5 | 5 | 13 | 50 | 5 | 4 |
| NNC-4TU-D5 | 5 | 13 | 75 | 6 | 4 |
| NNC-4TU-D5.5 | 5.5 | 15 | 50 | 6 | 4 |
| NNC-4TU-D6 | 6 | 15 | 50 | 6 | 4 |
| NNC-4TU-D6 | 6 | 15 | 75 | 6 | 4 |
| NNC-4TU-D6 | 6 | 15 | 100 | 6 | 4 |
| NNC-4TU-D7 | 7 | 18 | 60 | 8 | 4 |
| NNC-4TU-D8 | 8 | 20 | 60 | 8 | 4 |
| NNC-4TU-D8 | 8 | 20 | 75 | 8 | 4 |
| NNC-4TU-D8 | 8 | 20 | 100 | 8 | 4 |
| NNC-4TU-D8 | 8 | 20 | 150 | 8 | 4 |
| NNC-4TU-D9 | 9 | 23 | 75 | 10 | 4 |
| NNC-4TU-D10 | 10 | 25 | 75 | 10 | 4 |
| NNC-4TU-D10 | 10 | 30 | 75 | 10 | 4 |
| NNC-4TU-D10 | 10 | 30 | 100 | 10 | 4 |
| NNC-4TU-D10 | 10 | 30 | 150 | 10 | 4 |
| NNC-4TU-D11 | 11 | 30 | 75 | 12 | 4 |
| NNC-4TU-D12 | 12 | 30 | 75 | 12 | 4 |
| NNC-4TU-D12 | 12 | 30 | 100 | 12 | 4 |
| NNC-4TU-D12 | 12 | 30 | 150 | 12 | 4 |
| NNC-4TU-D14 | 14 | 35 | 100 | 14 | 4 |
| NNC-4TU-D16 | 16 | 45 | 100 | 16 | 4 |
| NNC-4TU-D16 | 16 | 45 | 150 | 16 | 4 |
| NNC-4TU-D18 | 18 | 45 | 100 | 18 | 4 |
| NNC-4TU-D20 $ $ | 20 | 50 | 100 | 20 | 4 |
| NNC-4TU-D20 $ $ | 20 | 50 | 150 | 20 | 4 |
| Řada nástrojů | Průměr | Poloměr | Poloměr rohu | Délka flétny | Efektivní délka | Celková délka | Shank Dia | |||
| D | R | ČR | Lc | L1 | L | d | ||||
| Univerzální tvrdokovové frézy NNC | D0,1~D0,9 | 0 -0,005 | R0,05~R2 | /-0,005 | ČR0.05~CR0.5 | /-0,005 | 0 0.2 | 0 0.3 | 0 0.5 | h5 |
| D1.0~D4.0 | 0 -0,008 | 0 0.3 | 0 0.5 | |||||||
| D1,0~D3,5 | 0 -0,008 | R0,5~R1,75 | /-0,005 | ČR0.1~CR0.5 | /-0,005 | 0 0.3 | 0 0.5 | 0 0.5 | h6 | |
| D4.0~D11.0 | 0 -0,012 | R2.0~R5.0 | /-0,008 | ČR1.0~CR3.0 | /-0,008 | 0 0.5 | ||||
| D12,0~D20,0 | 0 -0,015 | R6,0~R10,0 | /-0,01 | |||||||
NNC-4TU 4břité frézy s plochou hlavou U s drážkou nabízí řadu specifikací, s průměry nástrojů v rozsahu od 1 mm do 20 mm, délkami nástrojů od 3 mm do 45 mm a celkovými délkami od 50 mm do 150 mm, aby vyhovovaly různým potřebám zpracování. Například malé specifikace jako NNC-4TU-D1 jsou vhodné pro jemné zpracování, zatímco velké specifikace jako NNC-4TU-D20 jsou vhodnější pro efektivní řezání. Díky flexibilním kombinacím velikostí je vhodný pro různé scénáře aplikací, čímž se zlepšuje přizpůsobivost a přesnost zpracování.

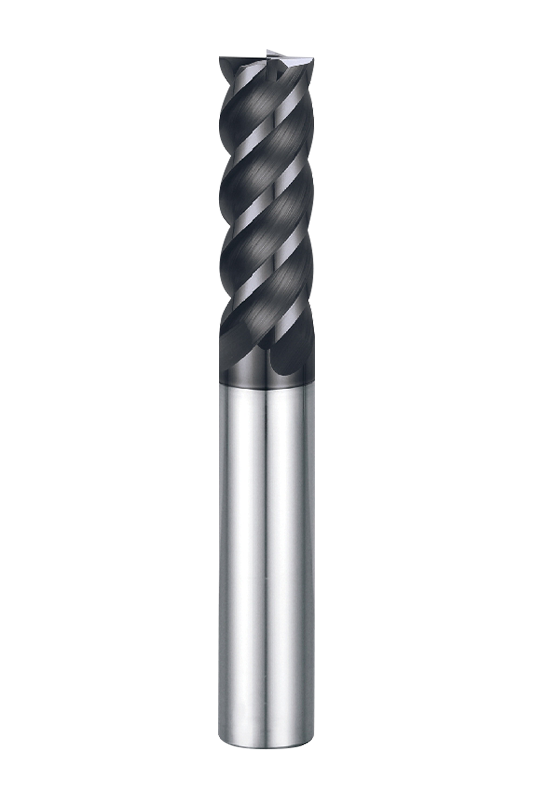

Fréza využívá čtyřbřitou konstrukci s plochým dnem v kombinaci se strukturou U-drážky, která pomáhá účinně odstraňovat třísky, snižovat akumulaci tepla během obrábění a prodlužovat životnost nástroje. Konstrukce s úhlem šroubovice 45° optimalizuje řezný výkon, snižuje řezný odpor, usnadňuje zpracování, a tím zlepšuje kvalitu povrchu. Plochá spodní struktura navíc zajišťuje přesné vertikální řezání, což je vhodné pro příležitosti, kdy je vyžadováno vysoce přesné spodní řezání.
Vyrobeno z vysoce houževnatého slitinového substrátu odolného proti fragmentaci (0,6μm), s nejnovějším chrom-hliníkovým kompozitním povlakem, tvrdost povrchu nástroje je vyšší, odolnost proti opotřebení a oxidační odolnost je výrazně zlepšena, tření mezi nástrojem a obrobkem je sníženo, efektivita zpracování je zlepšena a opotřebení nástroje je sníženo a životnost je prodloužena. Rozsah tvrdosti HRC≤45 mu umožňuje stabilně pracovat se středně pevnými materiály obrobků a poskytuje dlouhodobější efekty použití.
Stopkové frézy NNC-4TU s plochou hlavou a drážkou jsou vhodné pro zpracování různých materiálů, včetně nízkouhlíkové oceli (<22HRC), legované oceli (25-35HRC), předtvrzené oceli (35-45HRC) atd. Kromě toho může také poskytnout dobré řezné účinky pro materiály, jako je nerezová ocel (≤30) a slitiny mědi.
