4 břitová nestejná rozteč zubů Kruhová čelní fréza Frézy z nerezové oceli

Zpracované materiály	Litina, uhlíková ocel, legovaná ocel ~30 HRC		Nerezová ocel		Předtvrzená ocel, kalená a temperovaná ocel ~40 HRC		Předtvrzená ocel, kalená a temperovaná ocel ~50 HRC		Kalená ocel ~55 HRC
Průměr (mm)	Rychlost otáčení (min⁻¹)	Rychlost posuvu (mm/min)	Rychlost otáčení (min⁻¹)	Rychlost posuvu (mm/min)	Rychlost otáčení (min⁻¹)	Rychlost posuvu (mm/min)	Rychlost otáčení (min⁻¹)	Rychlost posuvu (mm/min)	Rychlost otáčení (min⁻¹)	Rychlost posuvu (mm/min)
3	15900	1460	8500	215	13270	1140	10600	755	7430	430
4	11900	1510	6370	225	9950	1160	8000	770	570	440
5	9500	1620	5060	225	7960	1210	6400	810	4460	465
6	7900	1590	4250	250	6630	1235	5300	825	3710	465
8	5900	1590	3180	250	4970	1220	4000	815	2785	485
10	4700	157	2550	250	3980	1210	3200	810	2230	450
12	4000	1570	2120	250	3310	1210	2650	810	1855	450
14	3400	1460	1820	215	2840	1130	2300	755	1590	430
16	3000	1460	1590	215	2480	1130	2000	755	1390	430
18	2600	1440	1410	190	2210	1115	1800	740	1240	420
20	2400	1440	1270	190	1990	1115	1600	740	1115	420

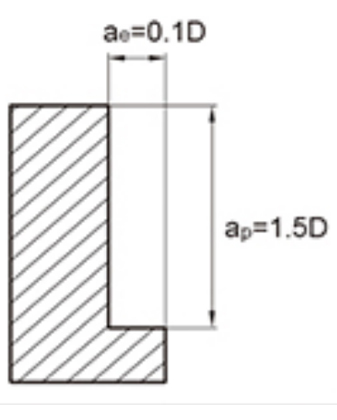

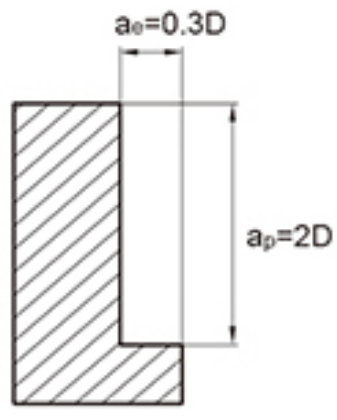

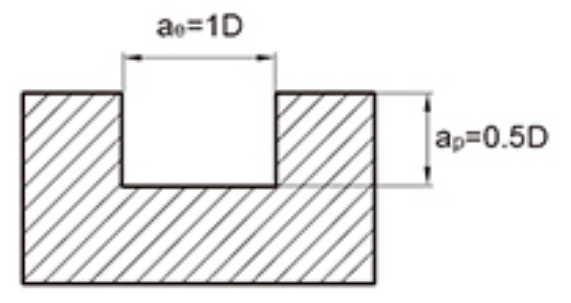

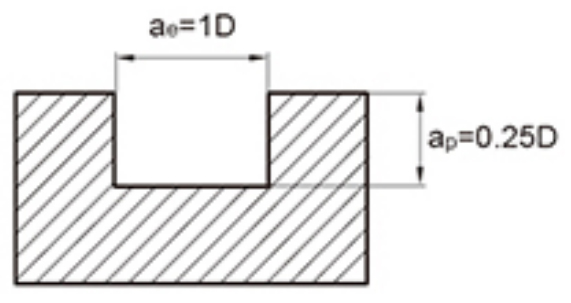

Maximální hloubka řezu

1. Výše uvedená tabulka ukazuje standardní hodnoty pro obrábění bočním frézováním. Při řezání drážek nástrojem by rychlost měla být 60% až 80% výše uvedené tabulky a rychlost posuvu by měla být standardně založena na 50% až 70%.
2. Používejte vysoce přesné obráběcí stroje a držáky nástrojů.
3. Použijte vzduchové chlazení nebo řeznou kapalinu, u které je méně pravděpodobné, že bude produkovat kouř.
4. Pro boční frézování se doporučuje používat sekvenční frézování.
5. Pokud je instalace obráběcích strojů a obrobků špatná, mohou se objevit vibrace a neobvyklé zvuky. V tomto případě by se rychlost a rychlost posuvu v tabulce výše měly meziročně snížit.
6. Minimalizujte přesah nástroje co nejvíce bez rušení.

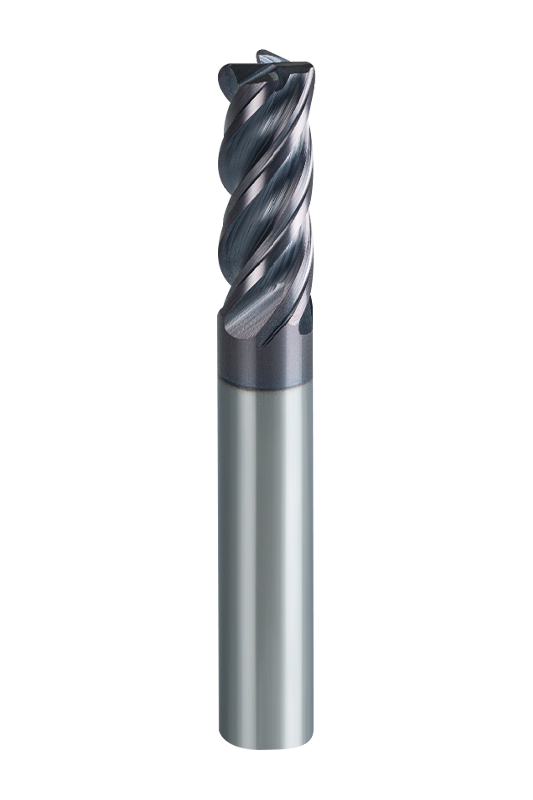

Kruhové čelní frézy s nestejnou roztečí zubů se 4 břity se vyznačují konstrukcí s nestejnou roztečí zubů, která optimalizuje rozložení řezné síly, účinně snižuje řezné vibrace a zlepšuje stabilitu obrábění. Tato konstrukce je vhodná zejména pro těžkoobrobitelné materiály, zajišťuje delší životnost nástroje a zároveň zvyšuje kvalitu opracovávaného povrchu.

Fréza je vyrobena pomocí vysoce přesné technologie broušení a vybraného 0,5μm vysoce houževnatého materiálu odolného proti vylamování, spárovaného s nejnovější technologií povrchové úpravy specifické pro nerezovou ocel pro další snížení řezného odporu. Optimalizovaný úhel spirály 38°-41° pomáhá snižovat řezné teplo, zlepšuje účinnost odstraňování třísek a zajišťuje hladší obrábění.

Vhodné pro obrábění široké škály materiálů, včetně litiny (S50C/HT250/Q235), legovaných ocelí (P20/H13/D2), nástrojových ocelí, kalených a zušlechtěných ocelí (NAK80/718H/FDAC), tepelně zušlechtěných ocelí (SKD61/1.2343ESR), nerezových a titanových ocelí/3406/340 slitin (Ti-6Al-4V), má vynikající výkon v rozsahu tvrdosti 22HRC až 55HRC.

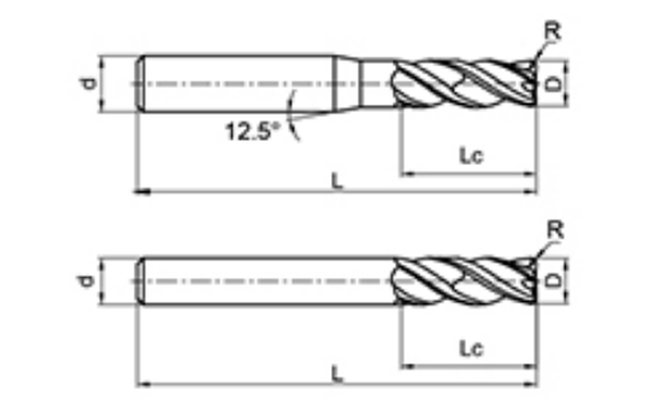

K dispozici je široká škála specifikací s průměry fréz v rozmezí od 4 mm do 20 mm a volitelnými poloměry oblouku od 0,2 mm do 3 mm, které vyhovují různým potřebám obrábění. Díky různým možnostem délky frézy, průměru stopky a celkové délky jsou modely rozmanité a lze je flexibilně kombinovat, aby vyhovovaly různým scénářům přesného obrábění.
