2břitové čelní frézy s kulatým nosem

Zpracované materiály	Litina Nodulární litina		Uhlíková ocel, legovaná ocel ~750 N/mm²		Uhlíková ocel, legovaná ocel ~30 HRC		Předtvrzená ocel, kalená a temperovaná ocel ~40 HRC		Nerezová ocel		Předtvrzená ocel, kalená a temperovaná ocel ~50 HRC
Průměr (mm)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)
1	20000	200	20000	200	20000	160	20000	160	20000	60	20000	120
2	15000	320	15000	320	15000	290	15000	280	11150	84	13000	180
3	14000	545	14000	545	13000	510	10600	420	7500	120	8500	330
4	10800	560	10800	560	10000	520	8000	430	5500	130	6500	335
5	8200	580	8200	580	7600	540	6400	450	4500	130	5000	355
6	7000	600	7000	600	6400	550	5300	460	3700	140	4200	360
8	5200	600	5200	600	4800	550	4000	460	2800	140	3200	365
10	4200	580	4200	580	3800	540	3200	445	2200	140	2500	350
12	3500	580	3500	580	3200	540	2650	445	1850	140	2100	350
Maximální hloubka řezu
								Průměr nástroje	Hloubka řezu ap
								∅1	0,15D
								∅3	0,3D

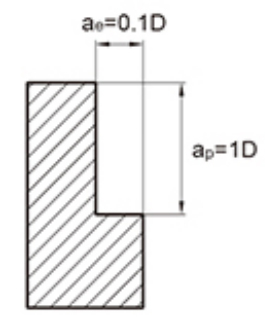

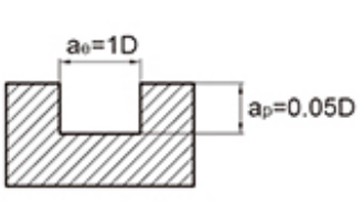

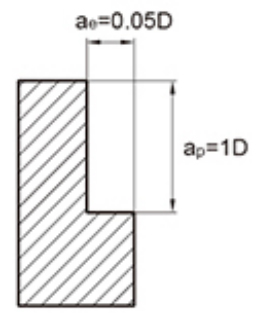

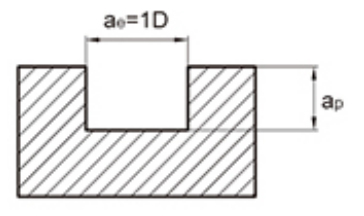

1. Výše uvedená tabulka ukazuje standardní hodnoty pro obrábění bočním frézováním. Při řezání drážek nástrojem by rychlost měla být 50%~70% výše uvedené tabulky a rychlost posuvu by měla být 40%~60% jako standardní hodnota.
2. Používejte vysoce přesné obráběcí stroje a držáky nástrojů.
3. Použijte vzduchové chlazení nebo řeznou kapalinu, u které je méně pravděpodobné, že bude produkovat kouř.
4. Pro boční frézování se doporučuje používat sekvenční frézování.
Když je tuhost obráběcího stroje a instalace obrobku nízká, mohou se objevit vibrace a abnormální zvuk. V tomto případě by se rychlost a rychlost posuvu v tabulce výše měly meziročně snížit.
6. Minimalizujte délku přesahu nástroje co nejvíce bez rušení.

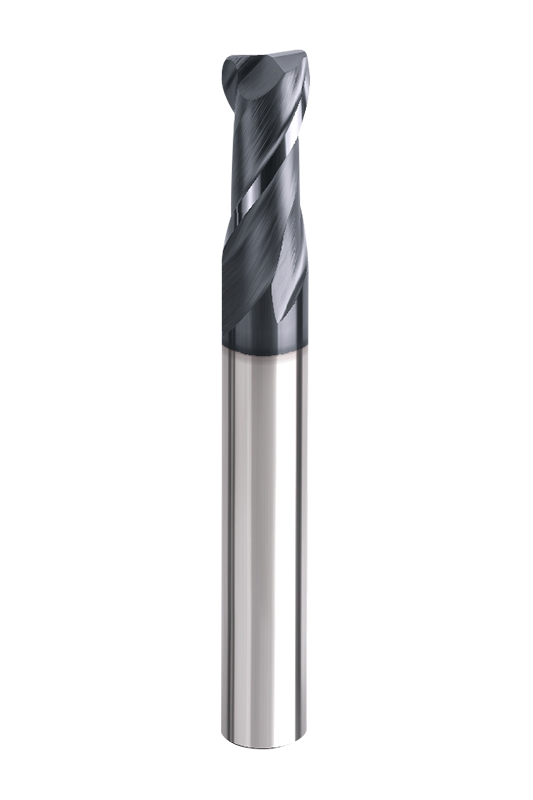

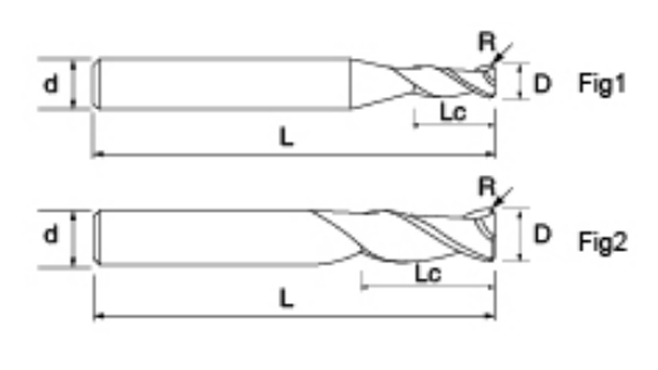

Dvoubřité stopkové frézy s kulatým čelem NNC-2R nabízejí různé kombinace průměrů a poloměrů, aby vyhovovaly různým požadavkům na obrábění. Například podmodely jako NNC-2R-D1-R0.2 a NNC-2R-D1.5-R0.5 jsou ideální pro přesné řezání ve stísněných prostorech nebo na menších obrobcích, zatímco větší velikosti jako NNC-2R-D4-R2 a NNC-2R-D6-R3 jsou ideální pro velkoobjemové aplikace nebo aplikace s hlubokými dutinami. Široká škála specifikací umožňuje uživatelům vyvážit délku nástroje, průměr řezu a poloměr špičky nástroje pro dosažení nejlepších výsledků pro různé podmínky obrobku.

Tato řada využívá geometrii kulatého nosu, která účinně snižuje koncentraci napětí na hrotu nástroje a optimalizuje řezné dráhy, čímž zlepšuje efektivitu obrábění. Dvoubřitá konstrukce zlepšuje odvod třísek při bočním frézování při zachování vynikající kvality povrchu a stability při obrábění křivek a složitých kontur. Zakřivená řezná hrana pomáhá minimalizovat chvění a zajišťuje vynikající kvalitu povrchu i při vysokém posuvu a vysoké rychlosti.

Dvoubřité stopkové frézy NNC-2R s kulatým čelem se vyznačují houževnatou, neštěpící (0,6 μm) jemnozrnnou matricí, která je precizně broušena CNC, aby poskytovala konzistentní kvalitu a vysokou odolnost proti opotřebení. Pokročilá technologie povlakování snižuje koeficienty tření a snižuje hromadění tepla, čímž prodlužuje životnost nástroje.

Tyto stopkové frézy jsou vhodné pro polodokončovací a dokončovací operace na běžných materiálech, jako je ocel, nerezová ocel, slitiny hliníku a slitiny mědi, a zároveň jsou schopny zpracovávat tvrdší materiály, jako je kalená ocel a zápustková ocel.
