4břitové čelní frézy s kulatým nosem

Zpracované materiály	Litina Nodulární litina		Uhlíková ocel, legovaná ocel ~750 N/mm²		Uhlíková ocel, legovaná ocel ~30 HRC		Předtvrzená ocel, kalená a temperovaná ocel ~40 HRC		Nerezová ocel		Předtvrzená ocel, kalená a temperovaná ocel ~50 HRC
Průměr (mm)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)
3	14000	820	14000	820	13000	755	10600	630	7500	145	8500	490
4	10800	840	10800	840	10000	770	8000	640	5500	145	6500	500
5	8200	880	8200	880	7600	810	6400	670	4500	145	5000	530
6	7000	900	7000	900	6400	830	5300	690	3700	160	4200	540
8	5200	890	5200	890	4800	815	4000	680	2800	160	3200	550
10	4200	880	4200	880	3800	810	3200	670	2200	160	2500	520
12	3500	880	3500	880	3200	810	2650	670	1850	160	2100	520
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	490

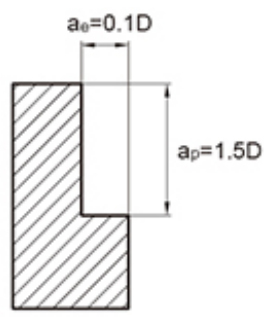

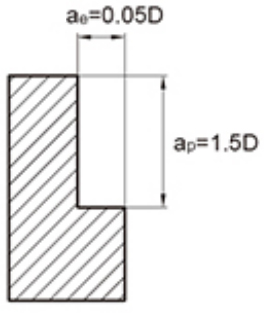

Maximální hloubka řezu
								Průměr nástroje	Hloubka řezu ap
								∅1	0,15D
								∅3	0,3D

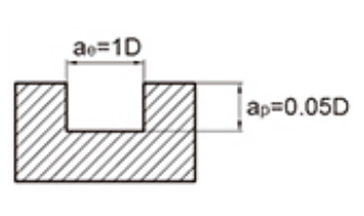

1. Výše uvedená tabulka ukazuje standardní hodnoty pro obrábění bočním frézováním. Při řezání drážek nástrojem by rychlost měla být 50%~70% výše uvedené tabulky a rychlost posuvu by měla být 40%~60% jako standardní hodnota.
2. Používejte vysoce přesné obráběcí stroje a držáky nástrojů.
3. Použijte vzduchové chlazení nebo řeznou kapalinu, u které je méně pravděpodobné, že bude produkovat kouř.
4. Pro boční frézování se doporučuje používat sekvenční frézování.
Když je tuhost obráběcího stroje a instalace obrobku nízká, mohou se objevit vibrace a abnormální zvuk. V tomto případě by se rychlost a rychlost posuvu v tabulce výše měly meziročně snížit.
6. Minimalizujte délku přesahu nástroje co nejvíce bez rušení.

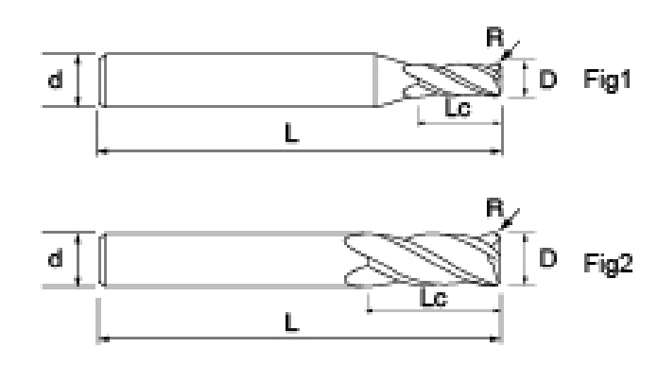

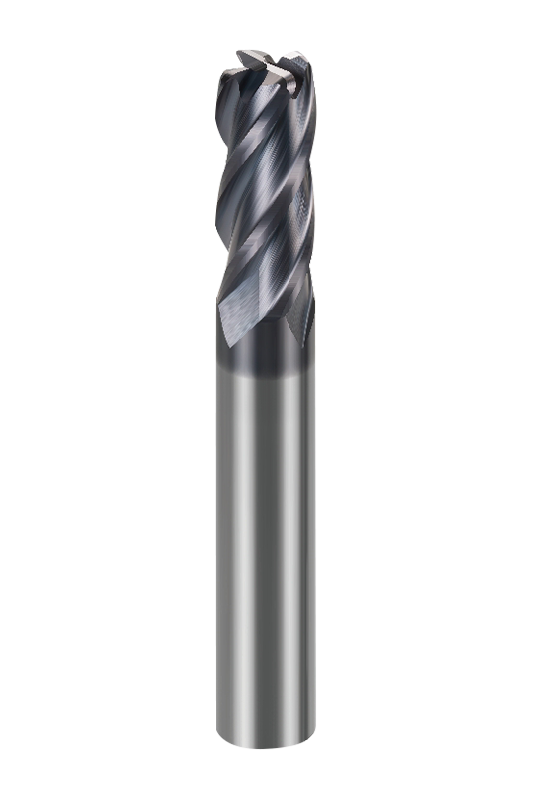

Fréza s kulatou hlavou NNC-4R se čtyřmi břity je k dispozici v různých velikostech, pokrývá různé průměry nástrojů, délky ostří a rozsahy úhlů R a lze ji flexibilně kombinovat s různými podmodely, aby vyhovovaly různým potřebám zpracování. Každý dílčí model může fungovat stabilně při různých příležitostech od dokončování po hrubování, díky čemuž je proces zpracování cílenější a efektivnější.

Přijímá speciálně navržený tvar čepele s kulatým nosem, který účinně snižuje vibrace při řezání a zlepšuje konečnou úpravu obrobeného povrchu. Struktura se 4 drážkami nejen zlepšuje schopnost nástroje odvádět třísky, ale také zvyšuje tuhost ostří a poskytuje spolehlivější podporu pro nepřetržité vysokorychlostní řezání.

Díky kombinaci vysoce přesného broušení a pokročilé technologie povlakování mají čelní frézy NNC-4R se 4 břity s kulatým čelem vynikající výkon v odolnosti proti opotřebení a tepelné odolnosti. Přesný výrobní proces může minimalizovat chybu velikosti nástroje a povlak účinně potlačuje tření a řezné teplo, takže lze prodloužit životnost nástroje a dosáhnout stabilního provozu při vyšších řezných parametrech.

Tato fréza s kulatým čelem je vhodná pro zpracování různých běžných materiálů, jako je uhlíková ocel, nerezová ocel, formovací ocel a slitina mědi, a do určité míry si poradí i s obrobky s vyšší tvrdostí. Pro aplikace přesného obrábění vyžadující vysokou kvalitu povrchu může NNC-4R také poskytnout vynikající konečnou úpravu finálního produktu.
