Vysoce výkonné 2břité kulové čelní frézy

Zpracované materiály	Předtvrzená ocel 40~50HRC				Kalená ocel 50~60HRC				Kalená ocel 60~68HRC
Poloměr kulové hlavy (mm)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	a p (mm)	a e (mm)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	a p (mm)	a e (mm)	Rychlost otáčení (min -1 )	Rychlost posuvu (mm/min)	a p (mm)	a e (mm)
R0,5	40000	1900	0.01	0.05	36000	1500	0.01	0.05	32000	1400	0.01	0.05
R1.0	33000	3100	0.02	0.075	26000	2100	0.02	0.075	24000	2000	0.02	0.075
R1.5	29000	4100	0.03	0.1	23000	2900	0.03	0.1	21000	2600	0.03	0.1
R2.0	22000	3900	0.04	0.15	17000	2500	0.04	0.15	15500	2100	0.04	0.15
R2.5	17500	3500	0.05	0.15	13500	2200	0.05	0.15	13000	2000	0.05	0.15
R3.0	15000	3100	0.06	0.2	11500	1700	0.06	0.2	10500	1500	0.06	0.2
R4.0	11000	2500	0.08	0.25	8600	1600	0.08	0.25	8000	1400	0.08	0.25
R5,0	9000	2000	0.1	0.3	7000	1400	0.1	0.3	6000	1200	0.1	0.3
R6.0	7500	1800	0.1	0.35	5700	1300	0.1	0.35	5300	1200	0.1	0.35
R8,0	5500	1800	0.1	0.4	4300	1300	0.1	0.4	4000	1200	0.1	0.4
R10,0	4500	1800	0.1	0.5	3500	1300	0.1	0.5	3200	1200	0.1	0.5
Maximální hloubka řezu

1. Používejte prosím vysoce přesné a vysoce pevné zařízení a přípravky.
2. Když je tuhost obráběcího stroje a instalace obrobku nízká, může docházet k vibracím a abnormálnímu zvuku. V tomto případě by se rychlost a rychlost posuvu v tabulce výše měly meziročně snížit.
3. Použijte vzduchové chlazení nebo MQL (minimální množství chlazení olejovou mlhou).
4. Pro boční frézování se doporučuje používat sekvenční frézování.
5. Minimalizujte délku zavěšení nástroje co nejvíce bez rušení.

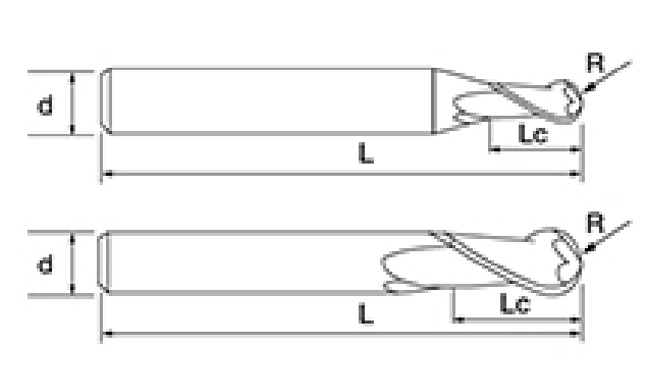

Řada vysoce výkonných 2břitých kulových čelních fréz NNH-2B je k dispozici v různých specifikacích, v rozsahu od 1 mm do 20 mm v průměru. Tato flexibilita umožňuje uživatelům vybrat nejvhodnější nástroj pro jejich požadavky na obrábění, ať už pro jemné gravírování nebo frézování hlubokých dutin. Každá varianta je pečlivě optimalizována s délkou drážky a celkovými rozměry, aby byla zajištěna přesnost a účinnost v různých aplikacích.

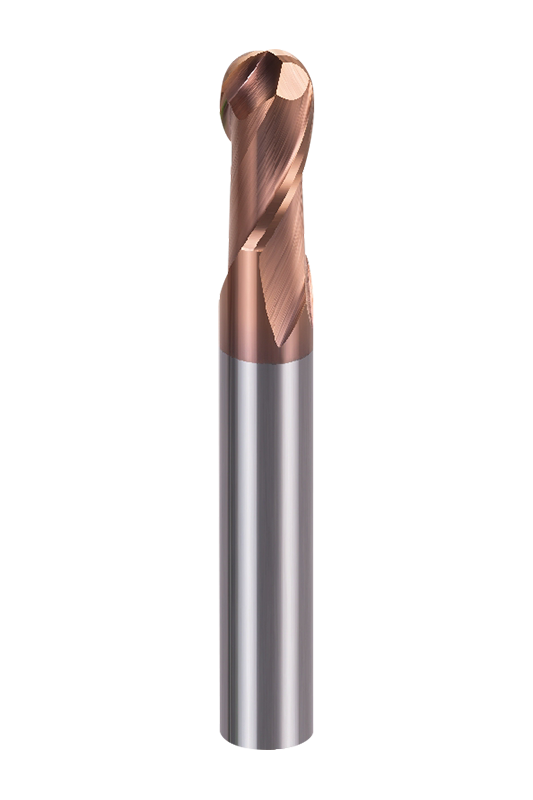

Tato stopková fréza, navržená s geometrií s kulovým čelem, poskytuje hladší přechod při 3D obrábění povrchu ve srovnání s frézami s plochým čelem. Tento tvar pomáhá snižovat řezný odpor a zlepšuje stabilitu nástroje. Úhel šroubovice 30° zlepšuje odvod třísek a zároveň minimalizuje vibrace a zajišťuje stabilní výkon obrábění. Struktura se 2 drážkami navíc umožňuje lepší odvod třísek při vysokorychlostním obrábění, takže je ideální pro efektivní úběr materiálu.

Tento produkt využívá pokročilou technologii povlaku AlTiSiN spárovanou se substrátem s ultra jemnými částicemi (0,4μm). To výrazně zlepšuje odolnost proti opotřebení a teplu, což umožňuje nástroji zachovat výkon i při obrábění s vysokou tvrdostí. Stopkové frézy NNH-2B jsou vyrobeny z tvrdokovu s vysokou tvrdostí a jsou přesně broušeny pro získání ostrých řezných hran, které mohou snížit řezné síly a zlepšit přesnost obrábění.

Řada NNH-2B je vhodná pro širokou škálu materiálů a dobře funguje ve vysokorychlostních aplikacích s vysokou tvrdostí. Velmi dobře si vede při obrábění kalené oceli, nástrojové oceli, nerezové oceli do 55HRC. Kromě toho je také velmi účinný při přesném obrábění neželezných kovů, jako jsou slitiny mědi.
