• Výroba substrátu s vysokou tvrdostí a vysokou houževnatostí, speciální design negativního úhlu, zpracování materiálu před a po tepelném zpracování, univerzální pro měkké i tvrdé materiály.
• Lze použít pro CNC zpracování za podmínek vysoké rychlosti, olejové mlhy, vodního chlazení, chlazení oleje a dalších chladicích prostředích.

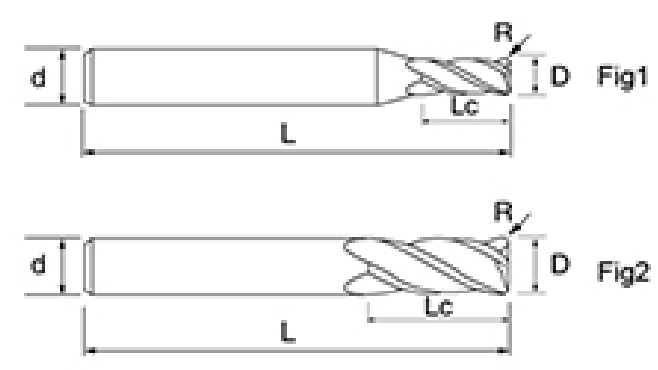

| Ne. | Průměr D | R Úhel R | Délka flétny Lc | Celková délka L | Shank Dia d | Počet čepelí F |
| NNH-4R-D1-R0,2 | 1 | 0.2 | 3 | 50 | 4 | 4 |
| NNH-4R-D1-R0,2 | 1 | 0.2 | 3 | 50 | 6 | 4 |
| NNH-4R-D1,5-R0,2 | 1.5 | 0.2 | 4 | 50 | 4 | 4 |
| NNH-4R-D1,5-R0,2 | 1.5 | 0.2 | 4 | 50 | 6 | 4 |
| NNH-4R-D2-R0,2 | 2 | 0.2 | 6 | 50 | 4 | 4 |
| NNH-4R-D2-R0,2 | 2 | 0.2 | 6 | 50 | 6 | 4 |
| NNH-4R-D2-R0,5 | 2 | 0.5 | 6 | 50 | 4 | 4 |
| NNH-4R-D2-R0,5 | 2 | 0.5 | 6 | 50 | 6 | 4 |
| NNH-4R-D3-R0,2 | 3 | 0.2 | 8 | 50 | 3 | 4 |
| NNH-4R-D3-R0,2 | 3 | 0.2 | 8 | 50 | 4 | 4 |
| NNH-4R-D3-R0,2 | 3 | 0.2 | 8 | 50 | 6 | 4 |
| NNH-4R-D3-R0,5 | 3 | 0.5 | 8 | 50 | 3 | 4 |
| NNH-4R-D3-R0,5 | 3 | 0.5 | 8 | 50 | 4 | 4 |
| NNH-4R-D3-R0,5 | 3 | 0.5 | 8 | 50 | 6 | 4 |
| NNH-4R-D4-R0,2 | 4 | 0.2 | 8 | 50 | 4 | 4 |
| NNH-4R-D4-R0,2 | 4 | 0.2 | 8 | 75 | 4 | 4 |
| NNH-4R-D4-R0,2 | 4 | 0.2 | 8 | 50 | 6 | 4 |
| NNH-4R-D4-R0,5 | 4 | 0.5 | 8 | 50 | 4 | 4 |
| NNH-4R-D4-R0,5 | 4 | 0.5 | 8 | 75 | 4 | 4 |
| NNH-4R-D4-R0,5 | 4 | 0.5 | 8 | 50 | 6 | 4 |
| NNH-4R-D4-R1 | 4 | 1 | 8 | 50 | 4 | 4 |
| NNH-4R-D4-R1 | 4 | 1 | 8 | 50 | 6 | 4 |
| NNH-4R-D5-R0,5 | 5 | 0.5 | 10 | 50 | 5 | 4 |
| NNH-4R-D5-R0,5 | 5 | 0.5 | 10 | 50 | 6 | 4 |
| NNH-4R-D5-R1 | 5 | 1 | 10 | 50 | 5 | 4 |
| NNH-4R-D5-R1 | 5 | 1 | 10 | 50 | 6 | 4 |
| NNH-4R-D6-R0,2 | 6 | 0.2 | 12 | 50 | 6 | 4 |
| NNH-4R-D6-R0,2 | 6 | 0.2 | 12 | 75 | 6 | 4 |
| NNH-4R-D6-R0,2 | 6 | 0.2 | 12 | 100 | 6 | 4 |
| NNH-4R-D6-R0,5 | 6 | 0.5 | 12 | 50 | 6 | 4 |
| NNH-4R-D6-R0,5 | 6 | 0.5 | 12 | 75 | 6 | 4 |
| NNH-4R-D6-R0,5 | 6 | 0.5 | 12 | 100 | 6 | 4 |
| NNH-4R-D6-R1 | 6 | 1 | 12 | 50 | 6 | 4 |
| NNH-4R-D8-R0,2 | 8 | 0.2 | 16 | 60 | 8 | 4 |
| NNH-4R-D8-R0,2 | 8 | 0.2 | 16 | 75 | 8 | 4 |
| NNH-4R-D8-R0,2 | 8 | 0.2 | 16 | 100 | 8 | 4 |
| NNH-4R-D8-R0,5 | 8 | 0.5 | 16 | 60 | 8 | 4 |
| NNH-4R-D8-R0,5 | 8 | 0.5 | 16 | 75 | 8 | 4 |
| NNH-4R-D8-R0,5 | 8 | 0.5 | 16 | 100 | 8 | 4 |
| NNH-4R-D8-R1 | 8 | 1 | 16 | 60 | 8 | 4 |
| NNH-4R-D10-R0,2 | 10 | 0.2 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R0,2 | 10 | 0.2 | 20 | 100 | 10 | 4 |
| NNH-4R-D10-R0,3 | 10 | 0.3 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R0,5 | 10 | 0.5 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R0,5 | 10 | 0.5 | 20 | 100 | 10 | 4 |
| NNH-4R-D10-R1 | 10 | 1 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R1.5 | 10 | 1.5 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R2 | 10 | 2 | 20 | 75 | 10 | 4 |
| NNH-4R-D12-R0,5 | 12 | 0.2 | 24 | 75 | 12 | 4 |
| NNH-4R-D12-R0,5 | 12 | 0.2 | 24 | 100 | 12 | 4 |
| NNH-4R-D12-R0,5 | 12 | 0.5 | 24 | 75 | 12 | 4 |
| NNH-4R-D12-R0,5 | 12 | 0.5 | 24 | 100 | 12 | 4 |
| NNH-4R-D12-R1 | 12 | 1 | 24 | 75 | 12 | 4 |
| NNH-4R-D12-R2 | 12 | 2 | 24 | 75 | 12 | 4 |
| NNH-4R-D12-R3 | 12 | 3 | 24 | 75 | 12 | 4 |
| NNH-4R-D16-R1 | 16 | 1 | 35 | 100 | 16 | 4 |
| NNH-4R-D16-R2 | 16 | 2 | 35 | 100 | 16 | 4 |
| NNH-4R-D16-R3 | 16 | 3 | 35 | 100 | 16 | 4 |
| NNH-4R-D20-R1 | 20 | 1 | 40 | 100 | 20 | 4 |
| NNH-4R-D20-R2 | 20 | 2 | 40 | 100 | 20 | 4 |
| NNH-4R-D20-R3 | 20 | 3 | 40 | 100 | 20 | 4 |
| Zpracované materiály | Předtvrzená ocel 40~50HRC | Kalená ocel 50~60HRC | Kalená ocel 60~68HRC | |||
| Rychlost řezání | 300 m/min | 150 m/min | 100 m/min | |||
| Průměr (mm) | Rychlost otáčení (min -1 ) | Rychlost posuvu (mm/min) | Rychlost otáčení (min -1 ) | Rychlost posuvu (mm/min) | Rychlost otáčení (min -1 ) | Rychlost posuvu (mm/min) |
| 3 | 32000 | 1225 | 16000 | 610 | 11000 | 420 |
| 4 | 24000 | 1500 | 12000 | 745 | 8000 | 500 |
| 5 | 19000 | 1630 | 9500 | 815 | 6400 | 550 |
| 6 | 16000 | 1850 | 8000 | 925 | 5300 | 610 |
| 8 | 12000 | 1850 | 6000 | 925 | 4000 | 610 |
| 10 | 9600 | 1850 | 4800 | 925 | 3200 | 610 |
| 12 | 8000 | 1920 | 4000 | 960 | 2700 | 648 |
| 16 | 6000 | 1440 | 3000 | 720 | 2000 | 480 |

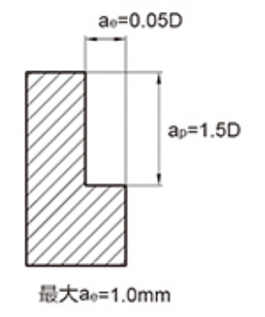

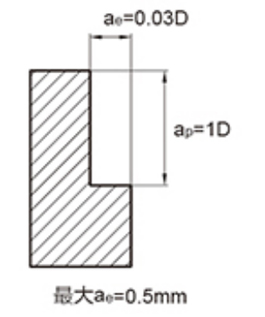

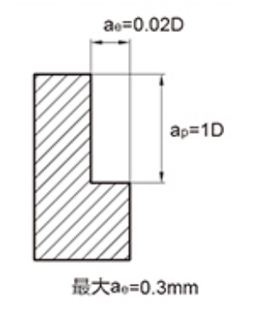

| Maximální hloubka řezu |  |  |  | |||
1. Používejte prosím vysoce přesné a vysoce pevné zařízení a přípravky.
2. Když je tuhost obráběcího stroje a instalace obrobku nízká, může docházet k vibracím a abnormálnímu zvuku. V tomto případě by se rychlost a rychlost posuvu v tabulce výše měly meziročně snížit.
3. Použijte vzduchové chlazení nebo MQL (minimální množství chlazení olejovou mlhou).
4. Pro boční frézování se doporučuje používat sekvenční frézování.
5. Minimalizujte délku zavěšení nástroje co nejvíce bez rušení.
| Řada nástrojů | Průměr | Poloměr | Poloměr rohu | Délka flétny | Efektivní délka | Celková délka | Shank Dia | |||
| D | R | ČR | Lc | L1 | L | d | ||||
| NNH vysokorychlostní a vysoce tvrdé karbidové čelní frézy | D0,1~D0,9 | 0 -0,005 | R0,05~R2 | /-0,005 | ČR0.05~CR0.5 | /-0,005 | 0 0.3 | 0 0.3 | 0.5 -0,5 | h5 |
| D1~D3.5 | 0 -0,005 | |||||||||
| D4~D10 | -0,003 -0,015 | R3~R5 | /-0,005 | ČR1.0~CR3.0 | /-0,008 | 0 0.5 | 0 0.5 | |||
| D12~D20 | -0,003 -0,018 | R6~R10 | /-0,008 | |||||||

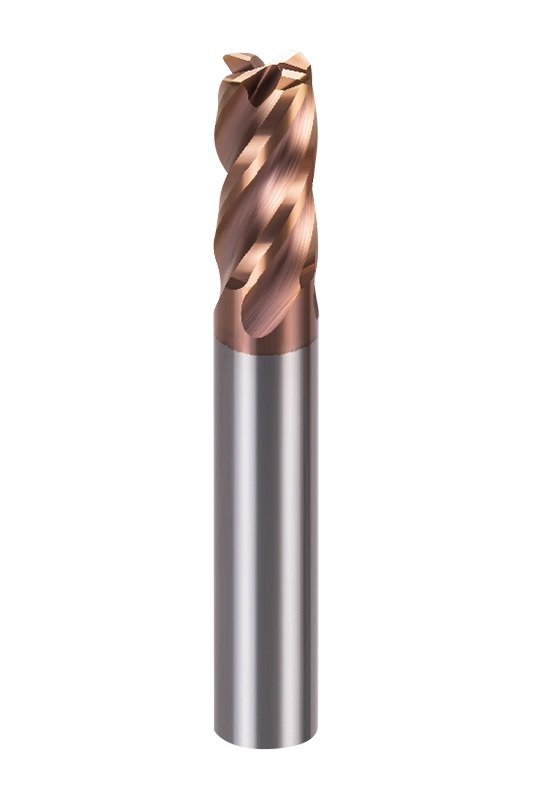

Vysoce výkonné 4břité stopkové frézy s kulatým čelem NNH-4R poskytují řadu specifikací a velikostí, které lze flexibilně kombinovat podle různých požadavků na zpracování za účelem vytvoření odpovídajících podmodelů, které splňují různé aplikační scénáře. Ať už se jedná o zpracování malých přesných dílů nebo efektivní řezání velkých obrobků, můžete si libovolně zvolit vhodnou velikost nástroje s ohledem na efektivitu a stabilitu.
Jeho speciální struktura s kulatou špičkou v kombinaci s designem se čtyřmi břity může účinně rozložit řezné zatížení a snížit vibrace a opotřebení nástroje. Tento tvar může zajistit stabilnější řezné prostředí při vysokorychlostním frézování, což je vhodné zejména pro požadavky na zpracování materiálů s vysokou tvrdostí. Hlava frézy s kulatým nosem může také zajistit povrchovou úpravu a rozměrovou přesnost při polotovarech a dokončovacích pracích.
Díky pokročilé technologii povlakování a procesu přesného broušení získal nástroj vysokou tvrdost a vynikající odolnost proti opotřebení. Kombinace vysoce výkonného povlaku AlTiSiN a substrátu s ultrajemnými částicemi (0,4 μm) umožňuje zachovat dlouhou životnost při vysoké teplotě a vysokorychlostním řezném prostředí a udržovat stabilní výkon a přesnost během zpracování. Přísná kontrola kvality a vysoce přesný výrobní proces zajišťují spolehlivý výkon nástroje v náročných podmínkách.
Vysoce výkonné 4břité frézy s kulatým čelem NNH-4R jsou vhodné pro zpracování různých materiálů, včetně oceli s vysokou tvrdostí, legované oceli, formovací oceli a nerezové oceli. Při vysokorychlostním frézování pomáhá jeho vysoká tvrdost a tepelná odolnost udržovat ostrost a stabilitu ostří, zlepšuje efektivitu výroby a prodlužuje životnost nástroje.
