• Speciální design nože v kombinaci s pokročilou technologií leštění a pasivace účinně zabraňuje vibracím a řeší problém ulpívání třísek.
• Vysoce výkonný hliníkový nůž, může dosáhnout ultra vysoké rychlosti úběru kovu a vyšších požadavků na vzhled.

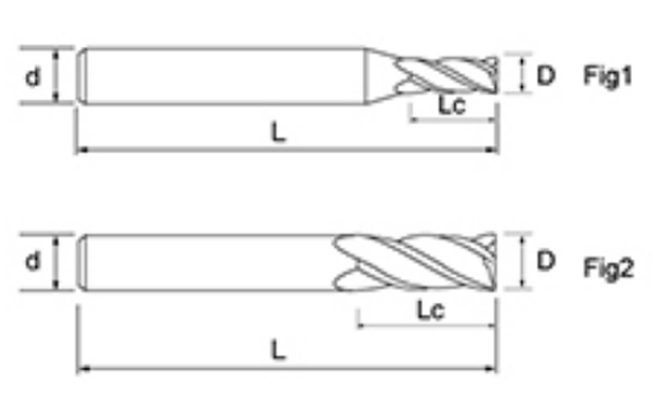

| Ne. | Průměr D | Délka flétny Lc | Celková délka L | Shank Dia d | Počet čepelí F |
| NNL-3T-D1.0 | 1.0 | 3 | 50 | 4 | 3 |
| NNL-3T-D1.5 | 1.5 | 4 | 50 | 4 | 3 |
| NNL-3T-D2.0 | 2.0 | 6 | 50 | 4 | 3 |
| NNL-3T-D2.5 | 2.5 | 7 | 50 | 4 | 3 |
| NNL-3T-D3.0S | 3.0 | 7 | 50 | 4 | 3 |
| NNL-3T-D3.0 | 3.0 | 8 | 50 | 6 | 3 |
| NNL-3T-D4.0S | 4.0 | 12 | 50 | 4 | 3 |
| NNL-3T-D4.0 | 4.0 | 12 | 50 | 6 | 3 |
| NNL-3T-D4.5 | 4.5 | 12 | 50 | 6 | 3 |
| NNL-3T-D5.0 | 5.0 | 15 | 50 | 6 | 3 |
| NNL-3T-D5.5 | 5.5 | 15 | 50 | 6 | 3 |
| NNL-3T-D6.0 | 6.0 | 18 | 50 | 6 | 3 |
| NNL-3T-D7.0 | 7.0 | 20 | 60 | 8 | 3 |
| NNL-3T-D8.0 | 8.0 | 20 | 60 | 8 | 3 |
| NNL-3T-D9.0 | 9.0 | 25 | 75 | 10 | 3 |
| NNL-3T-D10.0 | 10.0 | 30 | 75 | 10 | 3 |
| NNL-3T-D11.0 | 11.0 | 30 | 75 | 12 | 3 |
| NNL-3T-D12.0 | 12.0 | 30 | 75 | 12 | 3 |
| NNL-3T-D14.0 | 14.0 | 35 | 75 | 14 | 3 |
| NNL-3T-D16.0 | 16.0 | 45 | 100 | 16 | 3 |
| NNL-3T-D18.0 | 18.0 | 45 | 100 | 18 | 3 |
| NNL-3T-D20.0 | 20.0 | 50 | 100 | 20 | 3 |
| Zpracované materiály | Hliníková slitina | Silikonová hliníková slitina Si≤10 % | ||
| Průměr (mm) | Rychlost otáčení (min⁻¹) | Rychlost posuvu (mm/min) | Rychlost otáčení (min⁻¹) | Rychlost posuvu (mm/min) |
| 1 | 40000 | 800 | 40000 | 600 |
| 2 | 40000 | 1200 | 32000 | 900 |
| 3 | 26500 | 1800 | 21000 | 1300 |
| 4 | 20000 | 2000 | 16000 | 1500 |
| 5 | 16000 | 1750 | 13000 | 1300 |
| 6 | 13000 | 1500 | 10600 | 1200 |
| 8 | 10000 | 1650 | 8000 | 1300 |
| 10 | 8000 | 1900 | 6500 | 1500 |
| 12 | 6600 | 1950 | 5300 | 1550 |
| 14 | 5700 | 2000 | 4600 | 1600 |
| 16 | 5000 | 2000 | 4000 | 1600 |
| 18 | 4400 | 2000 | 3500 | 1600 |
| 20 | 4000 | 2000 | 3200 | 1600 |

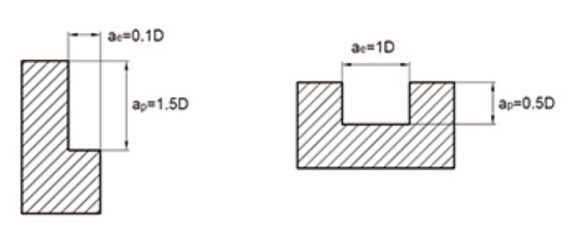

| Maximální hloubka řezu |  | |||
1. Výše uvedená tabulka je založena na referenčních hodnotách pro boční frézování. Řezné podmínky pro frézování drážek jsou založeny na 70 % rychlosti posuvu v tabulce výše.
2. Používejte obráběcí stroje a držáky nástrojů s vysokou tuhostí a přesností. Když je tuhost obráběcího stroje a instalace obrobku nízká, může docházet k vibracím a abnormálnímu hluku. V této době by měly být doporučené otáčky a rychlost posuvu v tabulce výše meziročně sníženy.
3. Když je hloubka řezu malá, lze rychlost otáčení a posuv každoročně zvyšovat.
4. Použijte řeznou kapalinu rozpustnou ve vodě.
5. Pro sekvenční frézování se doporučuje boční frézování.
6. Minimalizujte délku přesahu nástroje co nejvíce bez rušení.
| Řada nástrojů | Průměr | Poloměr | Poloměr rohu | Délka flétny | Efektivní délka | Celková délka | Shank Dia | |||
| D | R | ČR | Lc | L1 | L | d | ||||
| Stopkové frézy z tvrdokovu NNL pro obrábění hliníku | D0,5~D3,5 | 0 -0,012 | R0,5~R1,75 | /-0,005 | ČR0.2~CR0.5 | /-0,005 | 0 0.3 | 0 0.5 | 0 0.5 | h6 |
| D4,0~D10,0 | 0 -0,015 | R2.0~R5.0 | /-0,008 | ČR1.0~CR5.0 | /-0,008 | 0 0.5 | ||||
| D12,0~D20,0 | 0 -0,018 | R6,0~R10,0 | /-0,01 | |||||||

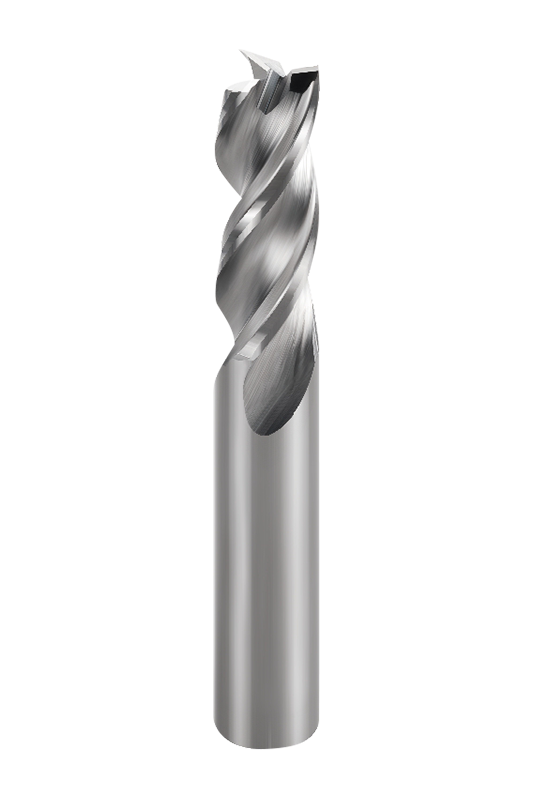

Hliníkové frézy se 3 břitovými čelními frézami (řada NNL-3T) nabízejí řadu specifikací s průměry fréz v rozmezí od 1,0 mm do 20,0 mm a různými možnostmi délky frézy a průměru stopky, aby vyhovovaly různým potřebám obrábění. Ať už pro jemné gravírování nebo velkoobjemové úběry materiálu, lze nalézt vhodný model, který splňuje požadavky na flexibilitu efektivního obrábění.
Nástroj se vyznačuje unikátním tříbřitým designem kombinovaným s úhlem spirály 45°, optimalizuje rozložení řezné síly a účinně snižuje vibrace během obrábění, čímž zlepšuje stabilitu obrábění. Speciální geometrie nástroje zlepšuje schopnosti odstraňování třísek, snižuje problémy s přilnavostí třísek během procesu a zajišťuje hladší řezání při zachování vysoce kvalitního povrchu.
Vyrobeno z vybraného 0,5μm vysoce houževnatého materiálu odolného proti vydrolování a ošetřeného přesným broušením a pokročilými procesy leštění a pasivace, povrch nástroje se stává hladším, snižuje se řezný odpor a zvyšuje se trvanlivost nástroje. Vlastnosti nízkého tření v kombinaci s vysoce přesným obráběním umožňují nástroji udržet si vynikající výkon při vysokorychlostních operacích.
