• Vhodné pro materiály s krátkou třískou, jako je litina, slitina křemíku a hliníku atd.
• Vynikající schopnost samostředění, dokáže efektivně zpracovat a získat obrobky s přesností zpracování otvorů až H7.
• Zpracovanými otvory lze dosáhnout vysoké přesnosti polohování, přímosti a povrchové úpravy.
• Vnitřní/vnější chlazení vrták s rovnou stopkou.

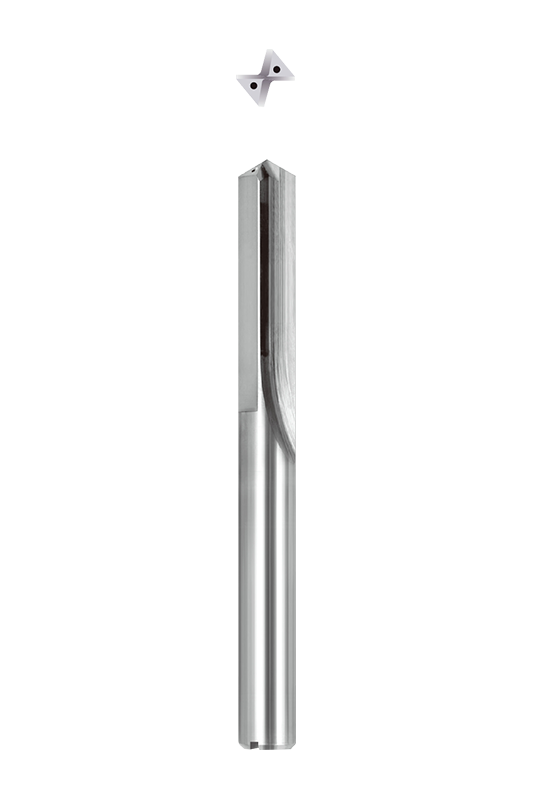

Vrták s přímou drážkou řady NNZZ (typ s externím chlazením) (5D)
| Zpracované materiály | Litina | Nodulární litina | Silikonová hliníková slitina | Tepelně odolná slitina | ||||||
| Si ≤ 10 % | Si>10 % | |||||||||
| Rychlost řezání | 60~120 m/min | 50~100 m/min | 100~200 m/min | 80~160 m/min | 120~220 m/min | |||||
| Průměr (mm) | Rychlost otáčení (min -1 ) | Rychlost podávání (mm/r) | Rychlost otáčení (min -1 ) | Rychlost podávání (mm/r) | Rychlost otáčení (min -1 ) | Rychlost podávání (mm/r) | Rychlost otáčení (min -1 ) | Rychlost podávání (mm/r) | Rychlost otáčení (min -1 ) | Rychlost podávání (mm/r) |
| 4 | 7000 | 0,10~0,15 | 5600 | 0,10~0,15 | 11000 | 0,12~0,20 | 9600 | 0,12~0,20 | 12000 | 0,12~0,20 |
| 5 | 5700 | 0,12~0,18 | 4500 | 0,12~0,18 | 9000 | 0,14~0,26 | 7600 | 0,14~0,26 | 10000 | 0,14~0,26 |
| 6 | 4700 | 0,14~0,20 | 3700 | 0,14~0,20 | 7400 | 0,16~0,28 | 6400 | 0,16~0,28 | 8500 | 0,16~0,28 |
| 8 | 3600 | 0,16~0,24 | 2800 | 0,16~0,24 | 5500 | 0,18~0,30 | 4800 | 0,18~0,30 | 6400 | 0,18~0,30 |
| 10 | 2800 | 0,18~0,27 | 2200 | 0,18~0,27 | 4500 | 0,20~0,32 | 3800 | 0,20~0,32 | 5000 | 0,20~0,32 |
| 12 | 2400 | 0,20~0,30 | 1900 | 0,20~0,30 | 3700 | 0,24~0,36 | 3200 | 0,24~0,36 | 4200 | 0,24~0,36 |
| 14 | 2100 | 0,22~0,35 | 1600 | 0,22~0,35 | 3200 | 0,28~0,44 | 2700 | 0,28~0,44 | 3600 | 0,28~0,44 |
| 16 | 1800 | 0,25~0,36 | 1400 | 0,25~0,36 | 2800 | 0,30~0,48 | 2400 | 0,30~0,48 | 3200 | 0,30~0,48 |
| 18 | 1600 | 0,28~0,38 | 1200 | 0,28~0,38 | 2500 | 0,34~0,52 | 2100 | 0,34~0,52 | 3000 | 0,34~0,52 |
| 20 | 1400 | 0,30~0,40 | 1100 | 0,30~0,40 | 2300 | 0,40~0,63 | 1900 | 0,40~0,63 | 2500 | 0,40~0,63 |
1. Při prvním použití tohoto nástroje vyzkoušejte řezání při 90 % řezné rychlosti nebo 85 % rychlosti posuvu podle výše uvedených údajů. Když jsou řezné podmínky stabilní, zvyšujte řeznou rychlost a posuv jeden po druhém.
2. Tato standardní tabulka řezných podmínek platí pro řezné kapaliny rozpustné ve vodě.
3. Při instalaci řezného nástroje použijte bezvadné a čisté sklíčidlo a kontrolujte radiální házení vrtáku do 0,02 mm.
4. Řezné podmínky v této tabulce platí pro situace, kdy je hloubka díry nižší než 5D.
Vrták NNZZ s přímou drážkou se vyznačuje unikátní konstrukcí s přímou drážkou, která zajišťuje výjimečnou stabilitu a efektivní odvod třísek pro náročné obráběcí aplikace. Tato struktura zvyšuje tuhost nástroje, zaručuje přesné polohování během vrtání a zároveň optimalizuje tok třísek, aby se snížilo riziko ucpání. Je zvláště vhodný pro aplikace vyžadující vysokou rozměrovou přesnost a vynikající kvalitu povrchu.
Vrták, vyrobený z prvotřídních materiálů a vyrobený pokročilou technologií přesného broušení, vykazuje vynikající odolnost proti opotřebení a lomovou houževnatost. Jeho vysoce přesná konstrukce umožňuje udržovat stabilitu při vysokých rychlostech otáčení, prodlužuje životnost nástroje, snižuje frekvenci výměny a zvyšuje celkovou efektivitu obrábění.
NNZZ nabízí různé kombinace průměrů a délek a poskytuje flexibilní řešení pro různé potřeby obrábění. Ať už pro vysoce přesné vrtání malého průměru nebo vysoce účinné vrtání velkého průměru, je k dispozici vhodný model. Uživatelé si mohou libovolně vybírat podle svých specifických požadavků, což zajišťuje adaptabilitu na různá zařízení a materiály pro optimální nákladovou efektivitu.
Vrtáky NNZZ, navržené pro obrábění litiny, tvárné litiny, hliníkových slitin s různým obsahem křemíku a obecných hliníkových slitin, poskytují optimální výkon napříč různými materiály. Doporučené řezné rychlosti a rychlosti posuvu jsou poskytovány pro zajištění nejlepších výsledků vrtání, ať už pro hromadnou výrobu nebo zakázkové obrábění.
Pro optimální použití se doporučuje provést počáteční zkušební řez na 85 % doporučených parametrů, aby byla zajištěna stabilita procesu před provedením konečných úprav. Aby byla zachována kvalita vrtání, obrábění by mělo být prováděno ve stabilním strojním prostředí s kontrolovaným radiálním házením 0,02 mm nebo méně. Navíc všechny parametry platí pro hloubky děr nepřesahující 5D pro nejlepší výkon.
