American Unified Thread (UN): Vyhovuje standardu ANSI/ASME B1.1, úhel závitu je 60°.
Konstrukce se třemi zuby: Na nástroji jsou tři řezné hrany, které mohou zpracovávat více závitů současně, aby se zlepšila efektivita zpracování.
Doporučená tvrdost při zpracování: HRC≤45°

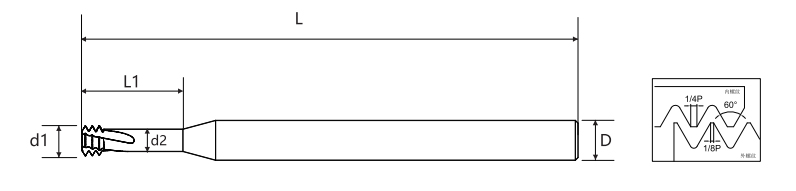

| Rozteč | Hrubé zuby UNC | Jemné zuby UNF | Průměr čepele d1 | Průměr vyhýbání d2 | Efektivní délka čepele L1 | Průměr rukojeti D | Celková délka L | Počet čepelí | Průměr spodního otvoru |
| 80 | č.0-80 | 1.15 | 0.737 | 3.5 | 4 | 50 | 3 | 1.2 | |
| 72 | č.1-72 | 1.45 | 0.991 | 3.9 | 4 | 50 | 3 | 1.6 | |
| 64 | č.1-64 | č.2-64 | 1.4 | 0.884 | 4.2 | 4 | 50 | 3 | 1.5 |
| 56 | č.2-56 | č.3-56 | 1.65 | 1.06 | 5 | 4 | 50 | 3 | 1.8 |
| 48 | č.3-48 | č.4-48 | 1.9 | 1.212 | 6 | 4 | 50 | 3 | 2.1 |
| 40 | č.4, č.5-40 | č.6-40 | 2.1 | 1.275 | 6 | 4 | 50 | 3 | 2.3 |
| 40 | č.5-40 | č.6-40 | 2.45 | 1.6 | 7.2 | 4 | 50 | 3 | 2.6 |
| 36 | č.8-36 | 3.3 | 2.383 | 8.7 | 4 | 50 | 3 | 3.5 | |
| 32 | č.6,č.8-32 | č.10-32 | 2.55 | 1.518 | 7.4 | 4 | 50 | 3 | 2.8 |
| 32 | č.8-32 | č.10-32 | 3.2 | 2.168 | 10 | 4 | 50 | 3 | 3.5 |
| 32 | č.10-32 | 3.8 | 2.768 | 10.3 | 4 | 50 | 3 | 5.5 | |
| 28 | 1/4"-28 | 5.25 | 4.071 | 13.2 | 6 | 50 | 3 | 3.9 | |
| 24 | č.10-24 | 5/16"-24 | 3.58 | 2.204 | 10.2 | 4 | 50 | 3 | 6.9 |
| 24 | 5/16"-24 | 6.68 | 5.304 | 16.5 | 8 | 60 | 3 | 5.2 | |
| 20 | 1/4"-20 | 7/16"-20 | 4.88 | 3.229 | 13.4 | 6 | 50 | 3 | 9.9 |
| 20 | 7/16"-20 | 9.55 | 7.899 | 23 | 10 | 75 | 4 | 11.4 | |
| 18 | 5/16"-18 | 6.15 | 4.316 | 16.9 | 8 | 60 | 3 | 6.5 | |
| 16 | 3/8"-16 | 6.7 | 4.636 | 19.1 | 8 | 60 | 3 | 8 | |
| 14 | 7/16"-14 | 9 | 6.641 | 23.3 | 10 | 75 | 4 | 9.4 |

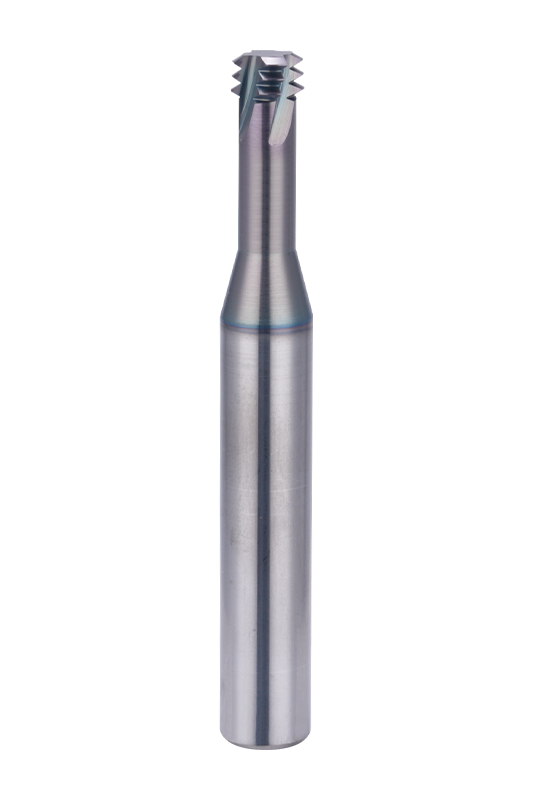

60°UN ANSI/ASME B1.1 standardní fréza na závity se řídí normou ANSI/ASME B1.1 pro Unified National (UN) závity a zajišťuje přesnou geometrii závitu s úhlem závitu 60°. Konstrukce třízubého řezání umožňuje současné zpracování více drah závitů, zlepšuje efektivitu obrábění a snižuje řezné zatížení, takže je zvláště vhodná pro vysoce přesnou výrobu závitů.
Řezačka je kompatibilní se širokou škálou materiálů, včetně uhlíkové oceli, legované oceli, nerezové oceli, litiny, slitin hliníku, slitin mědi a dalších neželezných kovů. Díky optimálnímu rozsahu výkonu pro materiály do HRC≤45° si zachovává stabilní řezný výkon a prodlouženou životnost nástroje, což zajišťuje vysokou přesnost a konzistenci při obrábění závitů.
K dispozici je flexibilní řada specifikací, pokrývající velikosti od č.0-80 do 7/16"-14, nabízející různé průměry řezu a efektivní řezné délky pro přizpůsobení různým hloubkám závitu a požadavkům na obrábění. Pečlivě navržený úhel šroubovice minimalizuje řezný odpor a opotřebení nástroje, což z této frézy činí vynikající volbu jak pro sériovou výrobu, tak pro vysoce přesné obráběcí aplikace.
